Консольні навіси для авто та подвір’я: плюси, мінуси та вимоги до фундаменту

Сучасна приватна архітектура прагне до відкритості, легкості та позбавлення від зайвих візуальних бар’єрів. Одним із найяскравіших виражень цієї концепції стали консольні навіси. Це конструкції, у яких покрівля спирається на опорні стовпи лише з одного боку, у той час як інша частина повністю «парить» у повітрі.

Відсутність передніх стійок суттєво спрощує маневрування автомобілем та створює ефектний зоровий образ. Проте за лаконічним дизайном ховається складна інженерна фізика. Розберемо детально переваги, недоліки та суворі вимоги до фундаменту консольних навісів.

1. Головні переваги консольних конструкцій

Чому консольні навіси стали фаворитами серед власників преміальних котеджів та сучасних приватних володінь?

• Безперешкодний заїзд та маневрування: Відсутність передніх опорних стовпів повністю виключає ризик зачепити машиною чи дверцятами металеву стійку під час паркування або розвороту на вузькому подвір’ї.

• Архітектурна легкість: Конструкція виглядає футуристично, візуально не захаращує простір перед будинком та підкреслює стилістику хай-тек або мінімалізму.

• Економія корисного простору: Майданчик під навісом залишається абсолютно вільним, що зручно для пішохідних зон, дитячих майданчиків або паркування кількох авто під кутом.

2. Недоліки та приховані ризики

За свободу простору доводиться платити підвищеними вимогами до матеріалів та розрахунків:

• Складність інженерного розрахунку: У класичному навісі навантаження розподіляється рівномірно на чотири або шість опор. У консольному вся вага покрівлі, снігу та вітру тисне на одну лінію стовпів, створюючи величезний викручувальний момент (важіль).

• Висока матеріалоємність: Для компенсації навантажень використовуються посилені металеві профілі, товстостінні труби або двотаврові балки, що підвищує загальну вагу металокаркасу.

• Вимоги до кваліфікації монтажників: Помилка в розрахунку важеля або економія на бетоні може призвести до крену опор та обвалення всієї конструкції під час першого рясного снігопаду.

3. Фізика важеля та особливості розрахунку навантажень

Головна інженерна задача при проектуванні консольного навісу — протидія перевертальному моменту.

Коли на консольну покрівлю випадає шар снігу, виникає сила, яка намагається «вирвати» фундамент з одного боку та перекинути навіс вперед.

• Розрахунок вильоту консолі: Оптимальний виліт покрівлі без додаткових розтяжок чи підкосів становить від 3.0 до 4.5 метрів (це повністю закриває довжину стандартного паркомісця для авто).

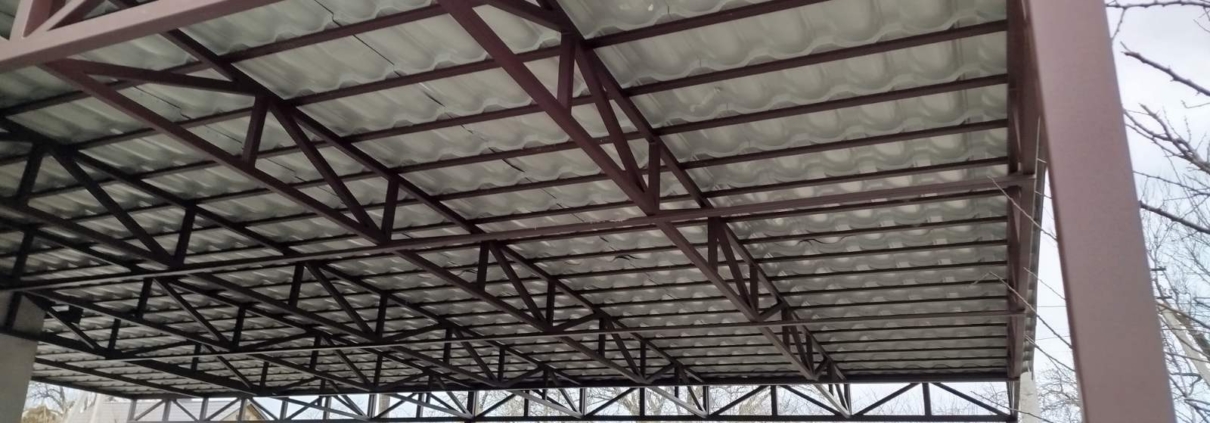

• Силові ферми та підкоси: Для забезпечення жорсткості використовують Г-подібні або Т-подібні силові ферми з посиленими кутовими хустками, які рівномірно перенаправляють вектор сили на вертикальні опори.

4. Суворі вимоги до фундаменту та бетонування

Фундамент консольного навісу — це найвідповідальніший вузол у всій системі. На відміну від звичайного точкового бетонування стовпів, тут потрібна повноцінна силова противага.

Ключові правила облаштування фундаменту:

1. Суцільний стрічковий або монолітний фундамент-противага: Опорні стовпи не просто заглиблюють окремо, а зв’язують між собою єдиним масивним залізобетонним ригелем (плитою-противагою) вздовж усієї лінії опор.

2. Глибина закладання: Фундамент обов’язково закладається нижче рівня промерзання ґрунту (для більшості регіонів України це 90–110 см), щоб відсутність пучіння ґрунту не порушила геометрію.

3. Об’єм бетону та армування: Маса залізобетонного фундаменту повинна перевищувати сукупну вагу навісу із максимальним сніговим навантаженням. Використовується об’ємний арматурний каркас із арматури діаметром 12–16 мм та бетон високої марки (не нижче М300).

4. Закладні деталі: Опорні стовпи кріпляться до масивних закладних пластин товщиною від 16–20 мм за допомогою потужних анкерних болтів або прямого зварювання із внутрішнім армокаркасом.

5. Покрівельні матеріали для консольних навісів

Оскільки покрівля не повинна створювати зайвого власного вагового навантаження, для консольних навісів обирають міцні, але порівняно легкі матеріали:

• Монолітний полікарбонат (4–6 мм): Найкращий вибір для консольних систем. Гнучкий, ударостійкий, створює легкий прозорий купол і не перевантажує металокаркас.

• Профнастил (T-20 / T-40): Легкий, забезпечує 100% затінення, відмінно працює на плоских або односхилих консольних фермах.

• Алюмінієві композитні панелі: Преміальне рішення для об’єктів у стилі хай-тек, яке формує монолітний строгий дах.

Підсумок

Консольний навіс — це вибір для тих, хто шукає безкомпромісний комфорт, цінує сучасний дизайн і готовий інвестувати у складний та надійний інженерний проект. Грамотно розрахована сила важеля, якісний метал та масивний фундамент-противага гарантують, що споруда залишатиметься абсолютно стабільною та безпечною за будь-яких погодних умов протягом багатьох десятиліть.
