Навіс для тераси, примикаючих до будинку: особливості анкерування та гідроізоляції фасаду

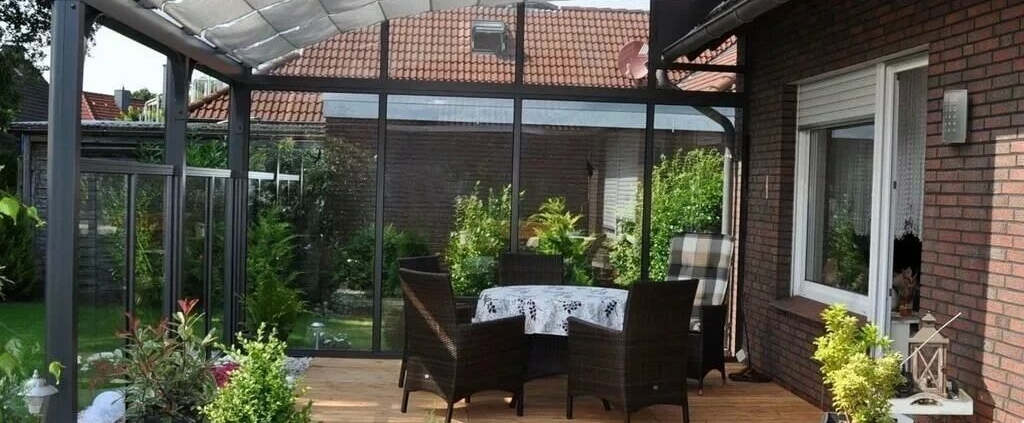

Прибудова металевого навісу до фасаду існуючого будинку — це один із найпопулярніших способів облаштувати комфортну відкриту терасу. Таке рішення дозволяє створити захищену від сонця та опадів зону відпочинку із прямим виходом із вітальні чи кухні.

Проте монтаж причільного навісу вимагає особливої уваги до інженерних деталей. Непродумане кріплення до стіни може пошкодити утеплювач або стіновий матеріал, а відсутність належної герметизації стику призведе до протікань дощової води прямо по фасаду.

Розглянемо технічні нюанси анкерування та правильної гідроізоляції причільних навісів.

1. Особливості анкерування та кріплення до фасаду

Навіс створює значне навантаження на несучу стіну будинку (власна вага металоконструкції, плюс вага снігу взимку та вітрове вітрило). Метод кріплення пристінної балки (мауерлата) залежить від матеріалу стіни та наявності фасадного утеплювача.

Кріплення залежно від матеріалу стіни

• Цегла та повнотілий бетон: Найбільш надійна основа. Використовуються класичні розпірні анкери або хімічні анкери з різьбовими шпильками.

• Газоблок, піноблок та пустотіла цегла: Пористі матеріали не тримають звичайні розпірні дюбелі. Тут застосовують виключно хімічні анкери (спеціальний двокомпонентний клейовий склад, який заповнює мікропори та сітчасті гільзи, створюючи монолітне з’єднання).

Кріплення через шар утеплювача (пінопласт, мінвата)

Зафіксувати балку прямо поверх м’якого утеплювача неможливо — при затягуванні болтів фасад просто деформується та провисне.

1. Використання дистанційних втулок: У місцях кріплення в утеплювачі вирізаються отвори, куди вставляються металеві дистанційні трубки (втулки) точної довжини, що дорівнює товщині утеплювача. Шпилька проходить крізь втулку і спирається безпосередньо на несучу стіну, не здавлюючи термоізоляцію.

2. Термоанкери (терморозривні дюбелі): Спеціальні кріпильні системи з полімерними вставками, які запобігають утворенню «містків холоду» між вулицею та внутрішньою стіною будинку.

2. Гідроізоляція та герметизація стику з фасадом

Найслабше місце будь-якого причільного навісу — це лінія примикання покрівлі до стіни будинку. Під час зливи або танення снігу вода шукає найменшу щілину, стікаючи по стіні під навіс. Звичайний силікон для вуличних робіт без додаткових планок лущиться і відпадає вже через сезон через температурні коливання.

Технологія надійної герметизації стику:

1. Монтаж пристінної нагільної планки (планки примикання): Металевий кутник із захисного оцинкованого листа або фарбованої сталі закриває верхній край покрівельного матеріалу навісу та заходить на стіну будинку.

2. Влаштування штроби (найбільш надійний метод):

   • У стіні будинку (або в штукатурці) над покрівлею навісу за допомогою КШМ робиться горизонтальний пропил (штроба) глибиною близько 15–20 мм.

   • Верхній відгин пристінної планки заводиться безпосередньо в цей пропил.

   • Штроба із завезеною планкою заповнюється спеціальним поліуретановим або MS-полімерним герметиком для зовнішніх робіт (вони стійкі до ультрафіолету та зберігають еластичність від -40 до +80 градусів).

3. Використання самоклейних бітумно-полімерних або алюмінієвих стрічок: Додатковий шар гідроізоляції, який наклеюється поверх стику планки та стіни для подвійного захисту.

3. Врахування температурних розширень та снігового навантаження

• Незалежність конструкції: Причільно-опорний навіс спирається однією стороною на стіну будинку, а іншою — на власні вертикальні стовпи. Важливо, щоб фундамент під передніми стовпами був бетонований на глибину нижче промерзання ґрунту (80–100 см). Якщо передні стовпи зимою «попливуть» через пучіння ґрунту, це може вирвати анкери зі стіни будинку.

• Термокомпенсація покрівлі: Полікарбонат чи профнастил під дією сонця розширюються. У місцях кріплення покрівлі біля планки примикання обов’язково залишають компенсаційні зазори в 3–5 мм та використовують кріплення з гумовими ущільнювачами (термошайбами).

4. Покроковий чек-лист монтажу причільного навісу

• Крок 1: Розмітка лінії примикання мауерлата на фасаді за допомогою лазерного рівня.

• Крок 2: Буріння отворів у несучій стіні з урахуванням товщини утеплювача та встановлення дистанційних втулок.

• Крок 3: Заповнення отворів хімічним анкером та фіксація різьбових шпильок.

• Крок 4: Монтаж несучої пристінної балки та збирання металокаркасу (ферм і прогонів).

• Крок 5: Нарізання штроби на фасаді вище лінії покрівлі.

• Крок 6: Укладання покрівельного матеріалу (полікарбонату чи профнастилу).

• Крок 7: Встановлення планки примикання із заводом у штробу та заповнення її поліуретановим герметиком.

Підсумок

Грамотно спроектований причільний навіс не порушує теплоізоляцію будинку, не створює містків холоду та забезпечує абсолютну герметичність уздовж фасаду. Використання хімічних анкерів, дистанційних втулок та штроблення пристінної планки гарантують, що ваша тераса залишатиметься сухою і затишною за будь-якої негоди протягом багатьох років.
